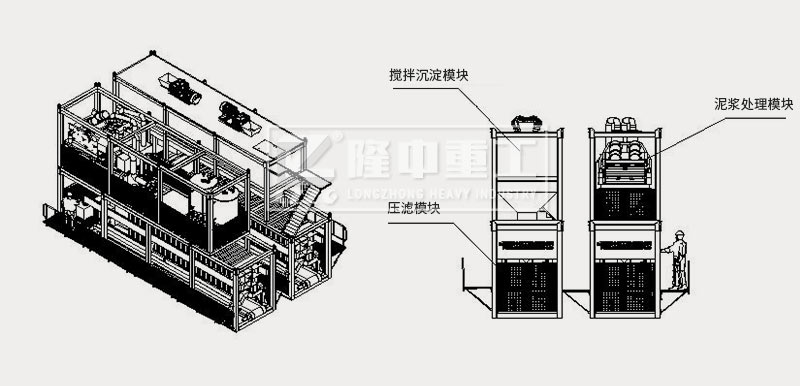

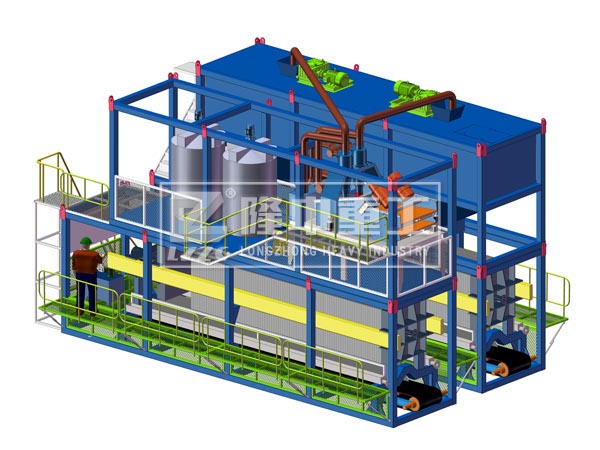

該模塊化打樁泥漿處理設備整體分為三大模塊：泥漿處理模塊、攪拌沉淀模塊以及壓濾模塊。原料漿由渣漿泵通過管道送入泥漿凈化機，泥漿處理模塊于攪拌沉淀模塊之間用管道連接并自流，藥劑由計量泵通過管道送入攪拌沉淀池，攪拌沉淀模塊與壓濾模塊壓濾機專用泵和管道連接，2個壓濾機壓濾出的清水由管道外接至清水池，壓濾出的泥餅掉落在壓濾機下的皮帶機中送出。

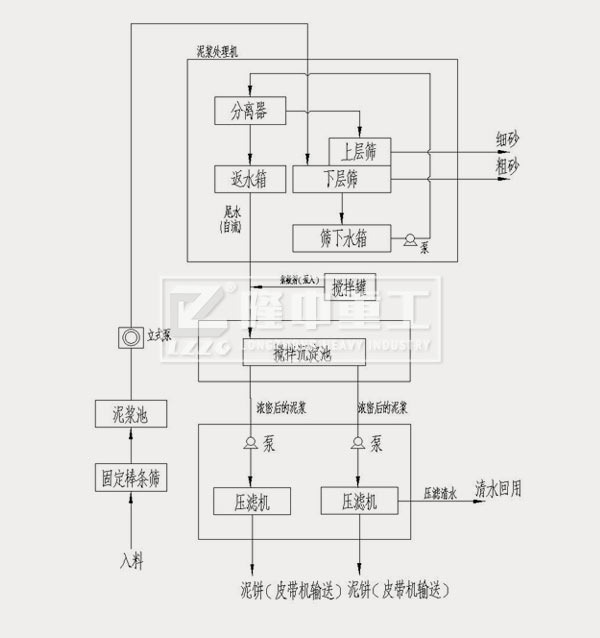

工藝流程

通過渣漿泵把泥漿送入泥漿機下層篩面，經過振篩作用下層篩面出粗砂（含少部分水），（細砂、泥和水）混合物進入篩下水箱，通過泵將通過2層篩面的物料送入分離器進行泥砂分離，分離器底流口的漿料（細砂、泥和水）進入上層篩面脫水，回收細砂（含少部分水），然后剩余漿料（泥和水）進入篩下水箱。分離器返水（泥和水）進入攪拌沉淀池，底流口排出（泥和水）由泵打入*壓隔膜壓濾機產生泥餅（含水率小于30%），*壓隔膜壓濾機壓出泥餅，清水進入清水池回用。

工藝優勢

1、合理的集成化模塊設計，有效提*了場地利用率，不J節省占地面積，也在很大程度上減少了施工的難度

2、工藝合理，各部分設備之間的合理搭配，使其具有相比傳統設備更*的處理效率*。

3、模塊化的設計有效縮短了處理環節中的物料傳遞過程，具有處理速度快、處理周期短的特點。
