軟件公司的網絡布線設計是辦公室裝修的核心環節之一，軟件公司辦公室裝修網絡布線設計直接影響開發效率、數據安全和團隊協作。以下從需求分析、設計原則、布線方案、設備選型、施工要點、維護優化等方面提供專業設計思路，結合軟件開發場景特點給出針對性建議：
一、需求分析：明確業務場景與網絡需求
1. 核心業務場景
開發測試環境：需支持多臺服務器、虛擬機、云終端同時運行，對帶寬（建議萬兆骨干）、低延遲（≤1ms）要求高。
遠程協作：視頻會議、代碼版本控制（如 Git）、云平臺訪問（如 AWS、阿里云）需穩定的上行帶寬（建議獨立 IP 專線）。
數據安全：開發數據、客戶隱私需物理隔離（如劃分開發網、辦公網、訪客網），核心服務器區域需單獨布線。
移動辦公：無線覆蓋需無縫漫游（如跨樓層 / 區域自動切換 AP），支持高密度設備接入（單 AP 帶機量≥50 臺）。
2. 設備密度預估
人均有線設備：1 臺辦公電腦 + 1 臺測試終端 + 1 部手機，每工位需2-3 個網絡接口。
服務器 / 機柜：按開發規模配置，小型公司（50 人以下）建議 1 個機柜（12U-24U），中型公司（100-300 人）需 2-4 個機柜。
無線 AP：每 80-100㎡部署 1 個雙頻（2.4GHz+5GHz）AP，會議室、開放辦公區可加密部署。
二、設計原則：高可靠、可擴展、易管理
1.分層設計
核心層：萬兆交換機（如華為 S7700 系列），負責數據高速轉發，雙電源冗余保障。
匯聚層：千兆交換機（如 H3C S5130 系列），按部門 / 區域劃分 VLAN，隔離廣播域。
接入層：POE 交換機（支持 IP 電話、AP 供電），靠近工位部署，單交換機端口數 24-48 口。
2.物理隔離
開發網絡：獨立 VLAN，用于服務器、開發終端，禁止直接訪問互聯網，需通過跳板機中轉。
辦公網絡：連接員工電腦、打印機，配置防火墻和上網行為管理（如深信服 AC）。
訪客網絡：獨立 SSID，限速（如 50Mbps）、限時，禁止訪問內部資源。
3.冗余備份
核心交換機雙鏈路連接光纖，關鍵服務器雙網卡綁定（如主備模式或負載均衡）。
布線采用雙鏈路冗余：重要工位 / 設備部署兩條網線（分別接入不同交換機），避免單點故障。
三、布線方案：結構化布線與場景適配
1. 布線拓撲
水平子系統：從機柜通過鍍鋅鋼管 / 金屬橋架敷設六類非屏蔽雙絞線（CAT6），單段長度≤90 米，支持千兆到桌面（若需萬兆可升級 CAT6A）。
垂直子系統：跨樓層布線使用多模光纖（OM3/OM4），建議每樓層設置 1 個配線間（IDF），通過光纖連接至中心機房（MDF）。
2. 場景化布線要點

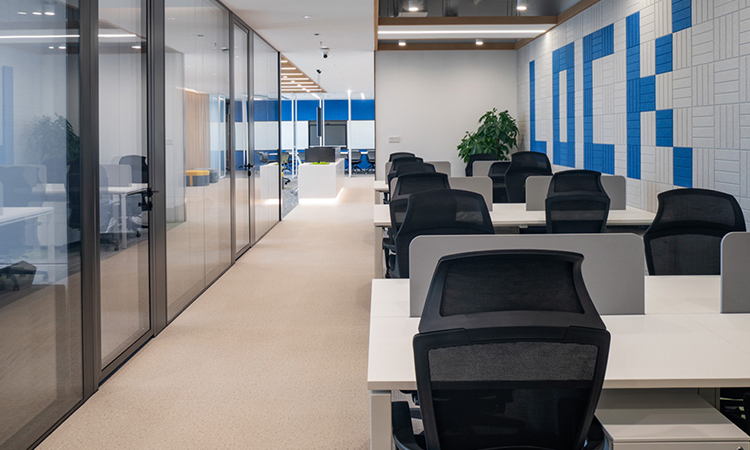

開放辦公區：工位地面預留網絡地插（帶防塵蓋），或通過吊頂橋架 + 金屬軟管引至桌面。
每 2-3 個工位設置 1 個 POE 交換機（壁掛式），為 IP 電話、桌面 AP 供電。
服務器機房：采用下送風精密空調，網線從防靜電地板下方敷設，與電源線保持≥30cm 間距（避免電磁干擾）。機柜內使用理線架 + 光纖配線架（ODF），標注清晰的端口標簽（如 “機柜 A-1U-01”）。
會議室：
部署 HDMI/USB-C 墻面插座（支持投屏），預留 POE 攝像頭、麥克風接口。
無線 AP 采用吸頂式（如華為 AP7060DN），支持 802.11ax（Wi-Fi 6），帶寬分配優先視頻會議設備。
移動辦公區 / 休閑區：
采用放裝式 AP（如 TP-Link XDR5430），支持 Mesh 組網，確保跨區域無縫切換。
地面嵌入充電插座（帶 USB 接口），墻面設置網絡面板（備用有線接入）。
四、設備選型：兼顧性能與成本
設備類型 | 推薦配置（中小型公司） | 核心功能 |
核心交換機 | 華為 S5735-S24X6C（24 千兆電口 + 6 萬兆光口） | 三層路由、VLAN 劃分、鏈路聚合 |
匯聚交換機 | 銳捷 RG-S5310-24GT4XS（24 千兆電口 + 4 萬兆光口） | 流量控制、QoS 優先級設置 |
接入 POE 交換機 | 華三 S5024PV5-EI（24 口 POE+，單口最大 30W） | 為 AP、IP 電話供電 |
無線 AP | 小米萬兆 Wi-Fi 6 AP（AX3000） | 高密度接入、無縫漫游 |
防火墻 | 天融信 NGFW4000-UF（吞吐量 2Gbps） | 入侵檢測、VPN 接入、數據加密 |
機柜 | 圖騰 42U 服務器機柜（帶 PDU 電源） | 理線、散熱、電源分配 |
五、施工與驗收：細節決定穩定性
1. 施工要點
線纜標識：每根網線兩端粘貼防水標簽（如 “工位 A-03 - 上網”“機柜 B-12 口”），使用專用打標機打印，避免手寫脫落。
接地處理：金屬橋架、機柜需可靠接地（接地電阻≤4Ω），防止靜電損壞設備。
連通性測試：使用福祿克 FLUKE DSX-8000 測線儀，確保線序正確、無短路 / 開路。
性能測試：六類線需滿足近端串擾（NEXT）≥39.9dB，衰減≤20.8dB/100 米。
2. 驗收清單
網絡延遲：ping 核心交換機延遲≤1ms，跨 VLAN 訪問延遲≤5ms。
無線覆蓋：辦公區域信號強度≥-65dBm，丟包率＜1%。
帶寬實測：有線下載速度≥900Mbps（千兆網絡），無線局域網（5GHz）≥400Mbps。
六、維護與未來擴展
1.管理工具
2.部署網絡管理軟件（如華為 eSight、艾泰 UAC），實時監控交換機端口狀態、AP 負載、流量異常。
建立 IP 地址規劃表（Excel 或數據庫），記錄設備 MAC 地址、VLAN 歸屬、責任人信息。
3.擴展預留
橋架 / 線管預留 20%-30% 冗余空間，便于后期新增線纜。
核心交換機預留光口，支持未來升級至 40G/100G 骨干網絡。
電源系統預留 UPS 接口（如 10KVA 在線式 UPS），保障服務器在斷電時可持續運行 30 分鐘以上。
通過以上設計，可確保軟件公司網絡穩定、安全、靈活擴展，為開發團隊提供高效的協作環境，同時滿足未來 5-10 年的業務增長需求。
